干冰 干冰是二氧化碳（CO 2）的固体形式，是一种白色，冰样无味的固体。
在常压下，干冰升华至 -79°C，即它直接转变为气相，而无需事先熔化。由于二氧化碳的三相点P t在T t = -56.57°C且p t = 5.185 bar时，二氧化碳只能在5.185 bar以上熔化。密度约为1.56g / cm 3，高于水的密度。二氧化碳的临界点P c为T c = 30.98℃，压力为p c = 73.75 bar。1立方米根据压实压力，干冰重约1,500kg，而1m3的气态二氧化碳仅重1.98kg。这意味着升华后体积变化了760倍。

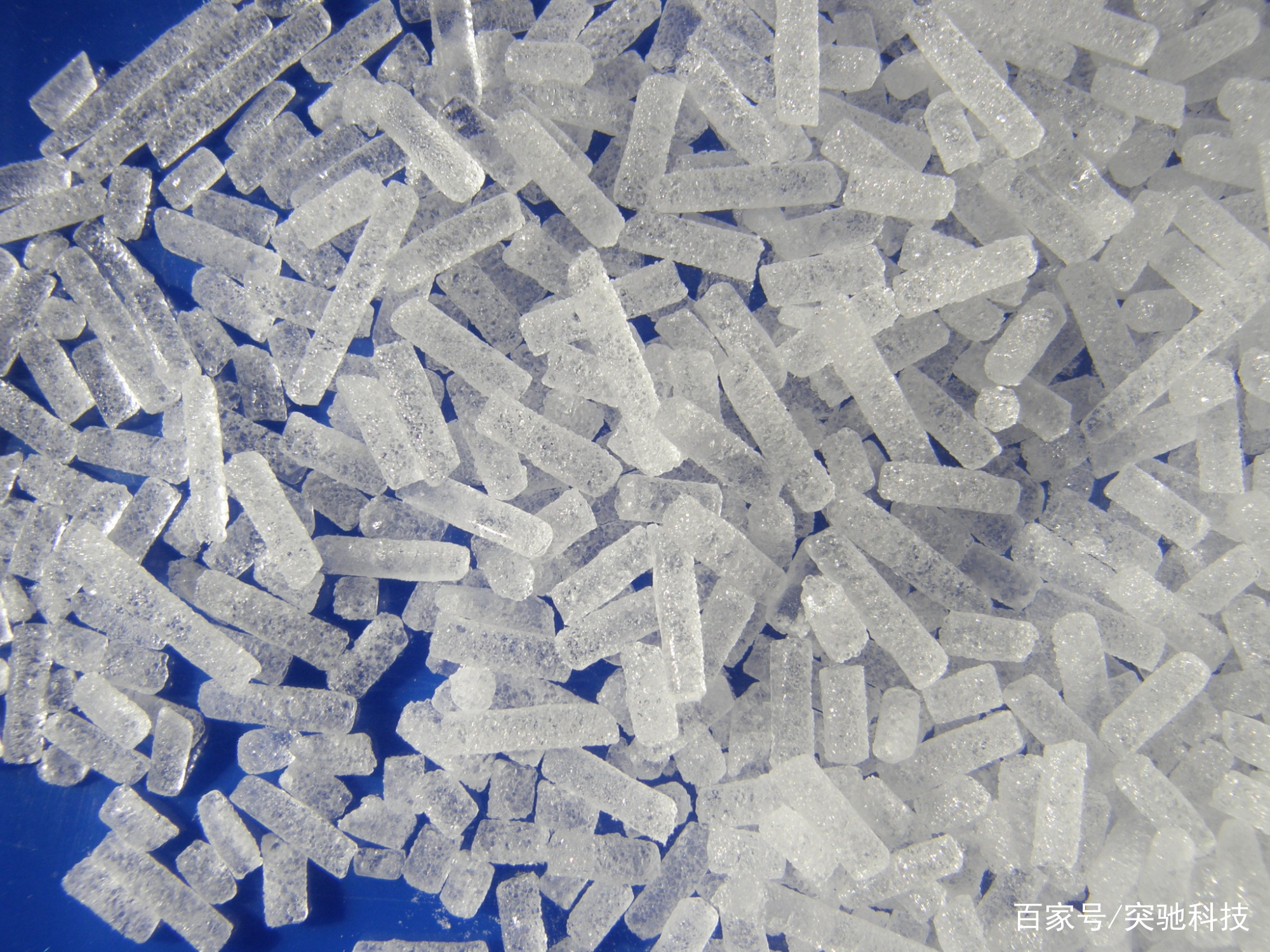

3mm颗粒干冰形态 干冰的生产 干冰由液态二氧化碳生产。在干冰制粒机中，液态CO2在受控条件下膨胀。在此过程中，一部分二氧化碳蒸发，通过蒸发冷将其余部分冷却，直到其冻结形成所谓的二氧化碳或干冰雪。然后，将这种雪压过挤出机板以获得圆形的硬粒料。根据挤出机板和预期用途， 可以通过倒转一瓶CO 2并将其打开来制备少量干冰。逸出的液态CO 2在现场大量蒸发，迅速冷却，以致一部分以CO 2雪的形式冻结。CO 2灭火器使用相同的原理，该CO 2灭火器除了置换大气中的氧气外，还从火中提取热量，并将燃烧的材料冷却至闪点以下。应用在铸造技术领域，干冰可用于多种应用，特别是用于清洁和脱脂模具，重力模，图案等。
搜图 干冰颗粒清洗

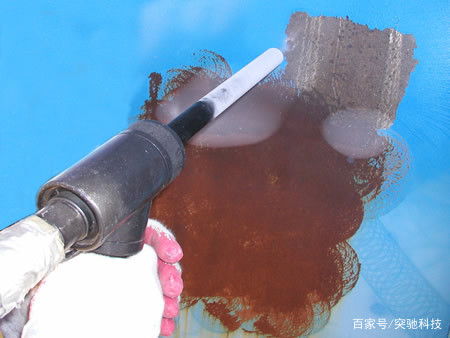

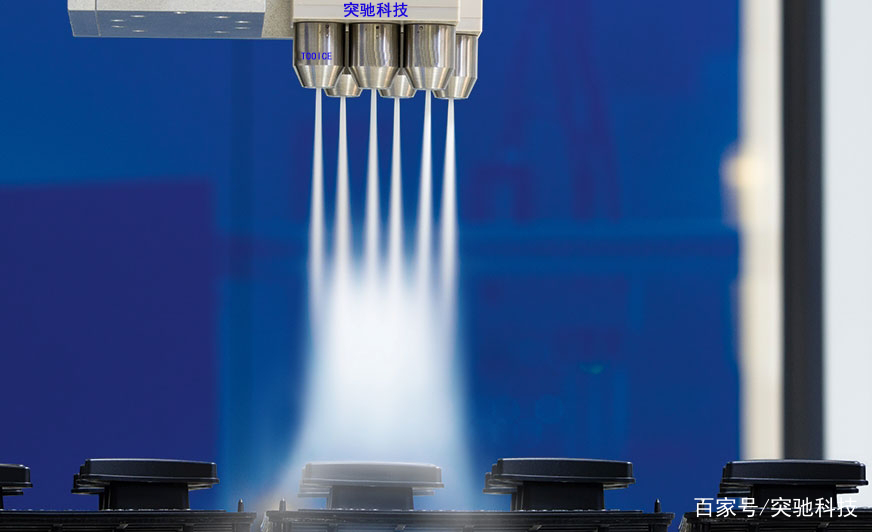

二氧化碳清洗 在这方面，干冰清洗和CO2喷雪过程之间有所区别。在干冰清洗中，将小的干冰颗粒吹到表面或工具表面上以进行高速清洗（压缩空气）。脏物（油脂，分离剂，油，涂料等）由于寒冷而剥落，变硬而变脆。

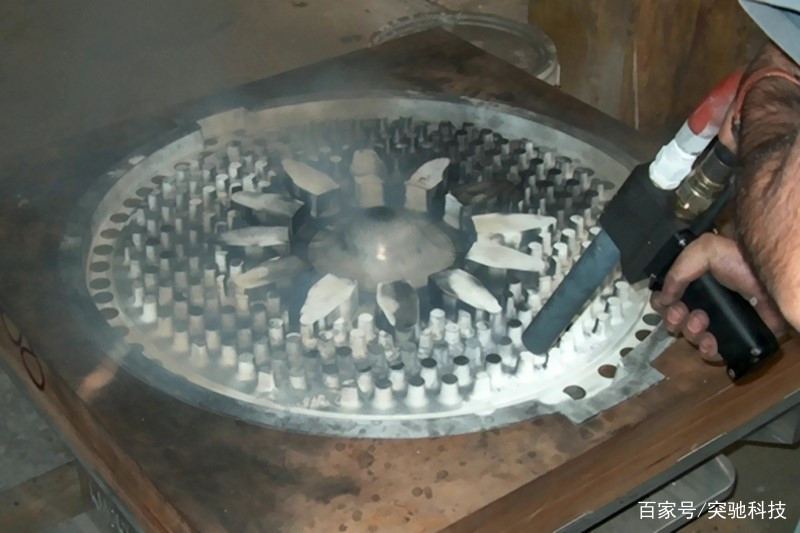

小型模具清洗 干冰清洗用固体二氧化碳（干冰）清洗的过程。在干冰喷砂清洗方法通常可用于去除任何类型的表现出对温度差激烈反应，如油，蜡，分离剂，而且涂料的材料，清漆，粘合剂，沥青和塑料沉积物。这些可以很容易地去除而不会损坏表面。
搜图
模具在线干冰清洗 由于干冰喷射清洗被认为是非研磨性的，因此它特别适合于轻轻清洁任何类型的模具和铸造工具（例如重力模，型芯盒，压铸模具等）。
工艺原理
在干冰清洗装置中，干冰颗粒被加速到大约1 米的速度。借助压缩空气以300 m / s的速度撞击待清洗的物体，从而产生点热冲击。这导致覆盖物被去除以收缩并从基材分离。产生的动能将覆盖物除去。撞击后，干冰颗粒立即转变为气态（升华），留下干燥表面。剩下的就是脱落的涂层或杂质，不需要处理任何磨料。由于颗粒具有硬度仅约。2 Mohs，表面质量得以保持，并且没有损坏或改变。
干冰清洗技术过程变化图
工艺优势
温和：与使用沙子或玻璃珠的传统喷砂方法相比，清洁后的表面没有损坏或改变。例如，重力模具中的闭合表面未打圆，避免了毛刺的发生。 无需拆卸：该过程可直接应用于模具/系统。即使是热重力模具，也可以使用此过程直接清洗，而没有明显的冷却效果，因此清洗后可以立即恢复生产。 不会残留任何爆炸材料：由于干冰粒在撞击表面后会立即蒸发，因此在清洁后无需处理任何磨料。
|
