绝缘子，因为以前多数是由陶瓷制成的，所以很多电力人也喜欢叫它瓷瓶。可不要小看这些“小碗碗”，它们是输电线路非常重要的组成部分，直接关系到电网的稳定和安全运行。同时，绝缘子的清洁维护工作是重中之重，确保了我们日常用电安全，下面让我们具体来了解一下吧。

△绝缘子的种类有很多，按照安装方式主要可以分为悬式绝缘子和支柱绝缘子。

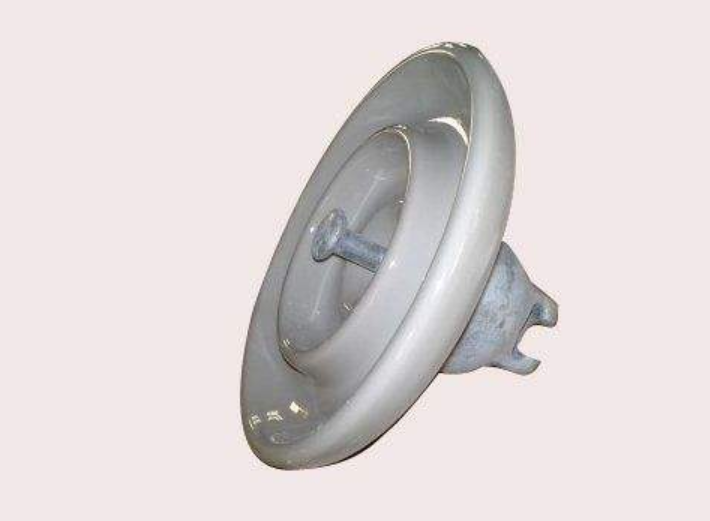

△悬式绝缘子广泛应用于高压架空输电线路和发电站、变电站软母线的绝缘及机械固定。悬式绝缘子又可分为盘形悬式绝缘子和棒形悬式绝缘子。

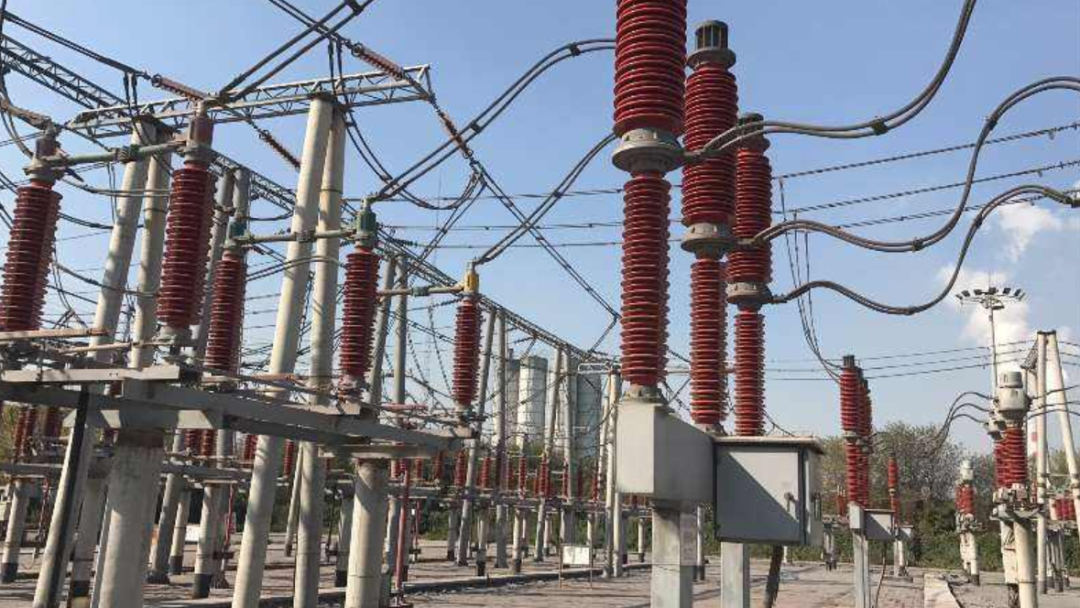

△支柱绝缘子主要用于发电站、变电站的母线和电气设备的绝缘及机械固定。支柱绝缘子还常作为隔离开关和断路器等电气设备的组成部分。

△复合绝缘子尺寸小、重量轻，抗拉强度高，抗污秽闪络性能优良，但抗老化能力不如瓷和玻璃绝缘子。
“绝缘子”有啥作用？我们平时看到的输电线路是靠铁塔和电杆支撑并连接起来的。有朋友曾问头条君，钢筋混凝土的电杆和金属材质的电塔都是导体，电压等级较高的电线一般是没有绝缘皮的“裸线”，接在上面不会漏电吗？其实，大家仔细观察就会发现，电线根本没有直接连接在电杆和铁塔上，而是接在了绝缘子上。

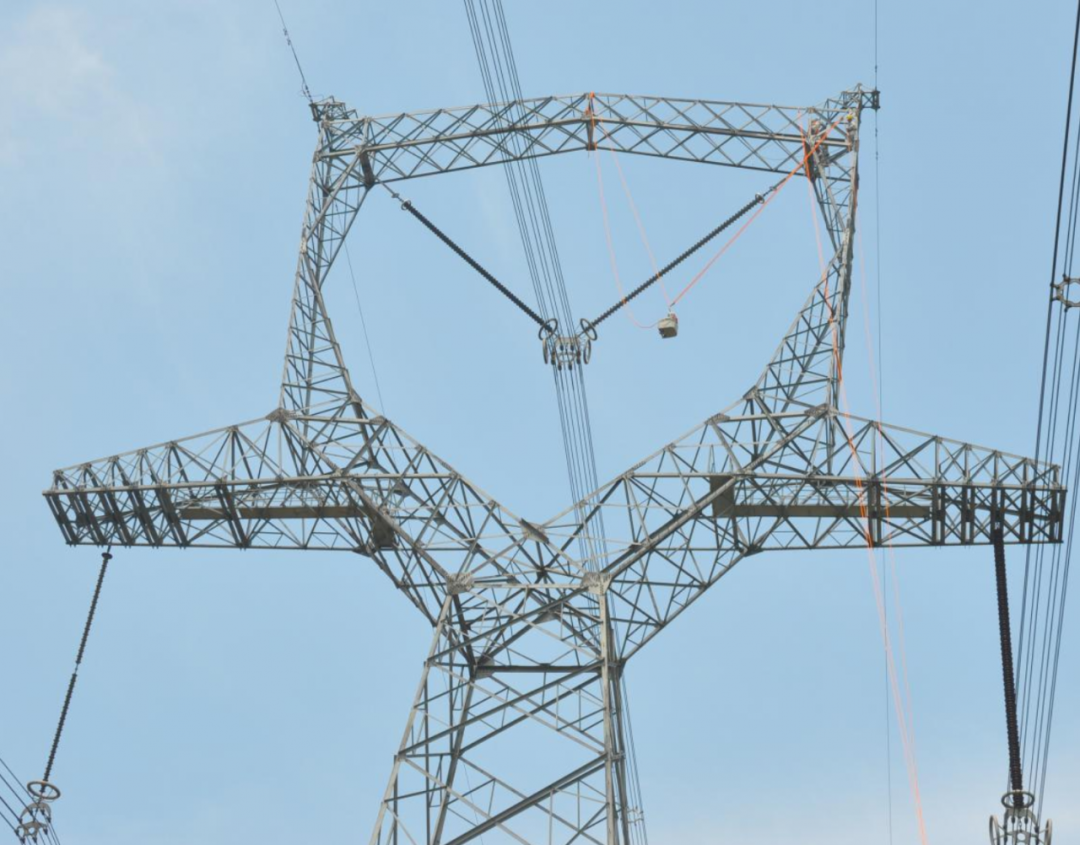

△从上图可以看出，导线固定在绝缘子上，绝缘子固定在横担（就是那个铁架子）上，横担则固定在电杆或铁塔上。
所以，绝缘子的作用就是——✔承受由导线产生的拉力和压力，将导线固定在杆塔上。✔ 使载流导体（比如导线）与大地之间形成良好的绝缘。在电压等级较高的输电线路上，绝缘子一般都是一串串连起来的。我们把这种“组团作战”的绝缘子称为“绝缘子串”。电压等级越高的输电线路，一般绝缘子串越长。为啥绝缘子要做成这个样子呢？这里就要先解释一个与绝缘子密切相关的专业名词——污闪了。电气设备绝缘子表面附着的农田尘土污秽、盐碱污秽、沿海海水（雾）污秽、鸟粪污秽等污秽物，会在潮湿条件下形成一层导电膜，降低绝缘子的绝缘性能。这样可能会有泄漏电流流过绝缘子表面，并在电力场作用下出现强烈的放电现象。发生污闪事故时，重合闸成功率很低，往往造成大面积停电；污闪中所伴随的强力电弧还常导致电气设备的损坏。

△绝缘子污闪试验。（来自中国电科院）

防污闪的措施有很多，传统的方法是在春秋两季，电网检修时清扫，还会使用硅油、硅脂等涂料。合理地调节维护清洗绝缘子是防止污闪最有效地办法。

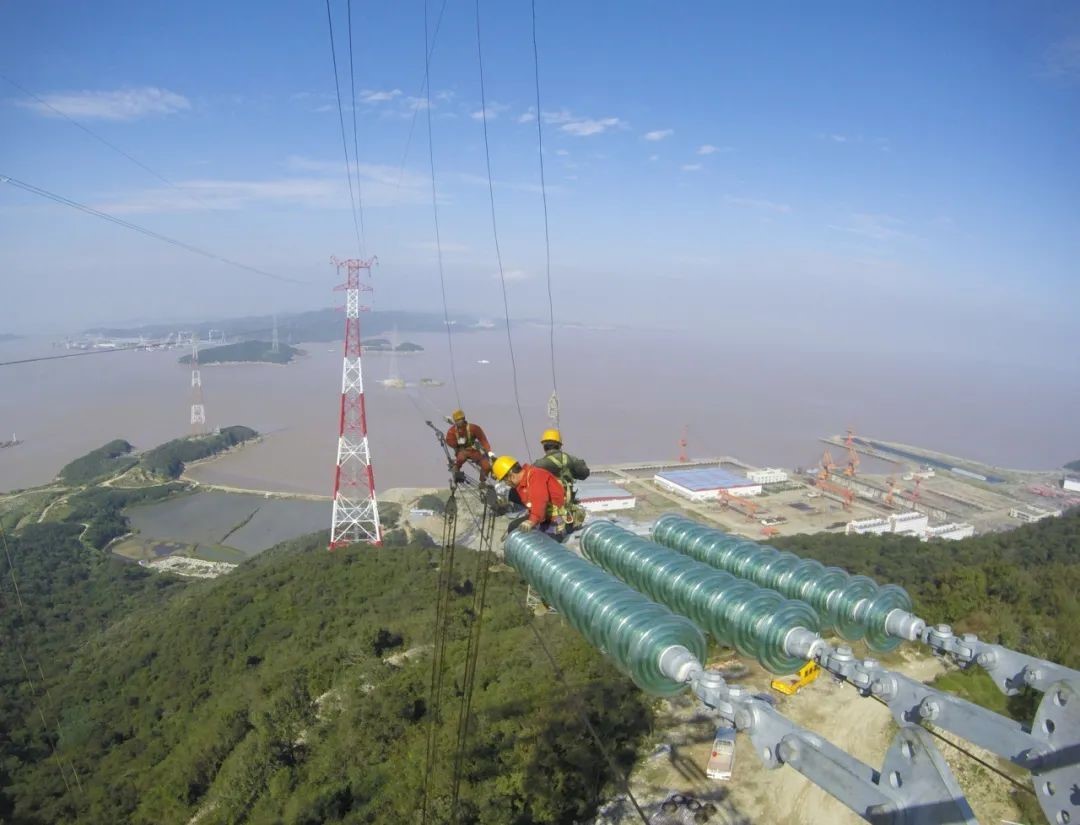

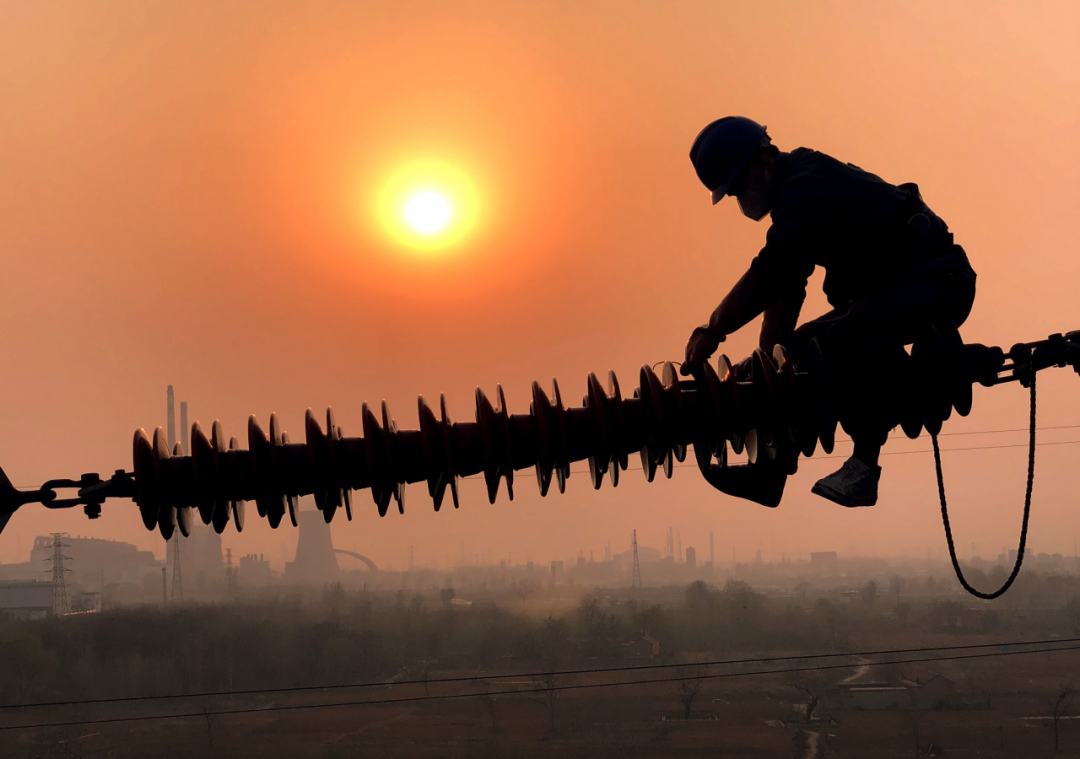

△防止污闪，是输电线路运维中非常重要的一项工作。电网春检、秋检的时候，电网员工会爬上高高的电杆、铁塔清扫、擦拭绝缘子！污染事故和中国电力设备失火偶发，中国西部和北部电网曾在10天内发生大面积污闪，即2月19日至2月19日北京电网京津河南河北电网断电；1996年至1997年每年的2月份，华东，华中，华北，山东电力等就会发生大面积污闪事故；1998年初，华东，华北，山东等电网大面积污染闪络事故。

△污闪的过程
解决办法电力设备的维护清洗方法可分为断电维护清洗和带电维护清洗。断电维护清洗相对安全，但是由于停电而造成的非常大经济损失，停电带给供电部门和用电部门等都是很大经济影响因素，此外，在一些大都市中，如果一旦断电就会造成不可挽回的损失。面对这些问题，目前越来越多地进行带电在线清洗维护，带电清洗的方法主要有以下三种：清洗，吹气和水冲洗。然而，这三种方法都存在明显的缺陷。（1）人工手动清洗：将电力系统的高压电力设备和电路绝缘子进行擦拭，手动擦拭绝缘子的清洗方式，存在以下缺点：劳动强度大，操作容易度高，效率低，人员安全有很大风险。特别是高压电气设备的清洗需要投入大量的人力物力和时间。同时，清洗性能差，只能去除表面的浮灰，部分盐和金属粉尘，而不能去除静电附着物，油污等有害物质。（2）压缩空气吹气：这是一种吹扫电气开关设备，利用压缩空气达到除尘的目的，主要用于电路上绝缘子的清洗，其局限性表现为：清洗效果差。由于操作不便的局限性，清洗不彻底。造成环境污染和对人体的危害。用压缩空气吹扫时，粉尘会浮起并引起环境污染，特别是冶金，化工等企业存在的区域性作业以及有害粉尘的浮起将直接危害运营商的健康。

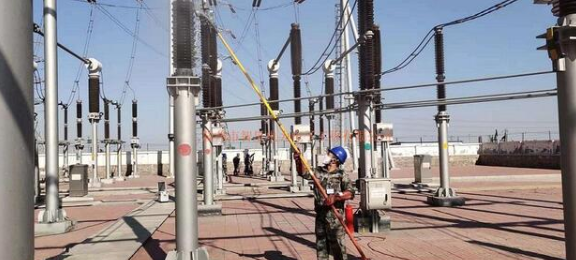

△手动水清洗绝缘子

（3）水冲洗：水冲洗是指电力系统是对高压水部分进行带电清洗的一种介质方法，尽管这种方法在一定程度上可以作为一种有效的防污手段。无论从电气特性还是从化学特性来看，水性介质都不是一种理想的清洗介质。该方法存在一些缺点，同样难以克服：适用范围较窄，仅适用于66KV-220KV压力，35KV的电力设备及随后的电力设备水冲洗，难以进行500KV的电力压力。并且在水冲洗时条件要求苛刻，难以充分保证设备和操作人员的安全。一旦水浸湿电气设备上的污垢就会导电，绝缘强度会大大下降，因此，在实际操作中，很难避免将相邻污闪完全清洗干净，在应用过程中水冲洗发生了很多人和设备意外。在上述情况下，为克服现有技术的不足，干冰清洗机的应用提供一种安全环保可在线清洗的绝缘子清洗方法，干冰清洗机可以有效解决高压电力设备带电清洗，保证电力设备安全运行问题，干冰清洗技术不会产生二次污染物的影响。

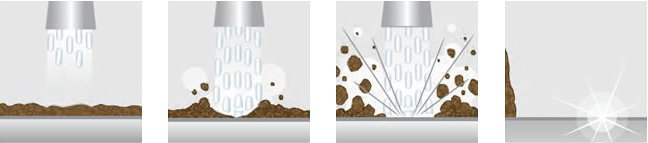

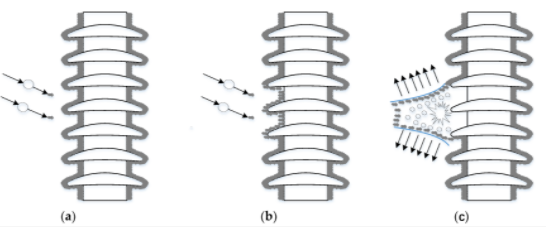

△干冰颗粒喷射到绝缘子上产生的物理清洗过程

与常规方法相比，干冰清洗技术是更安全，经济，和无损，可有效去除金属，绝缘体的表面上的污染颗粒和半导体。高速喷射的干冰颗粒可以提高表面上的颗粒的去除效率。干冰清洗系统已广泛用于变压器，绝缘体，发电机，和蒸汽涡轮机的带电在线清洗。由于干冰清洗具有良好的绝缘性能，清洗效果和环保特性，采用干冰清洗绝缘子，利用高压气体携带的干冰颗粒撞击绝缘子表面。

当干冰撞击绝缘子表面时，它将随着热力学状态的变化而瞬间蒸发，并且干冰颗粒与绝缘子表面之间的热交换将迅速发生，从而导致表面的快速冷却，并且灰尘将被冻结，脆化，破裂，与清洗表面的结合力将降低，甚至会随着“瞬间分离”的脱落而发生（两种不同材料的热膨胀系数不同）。干冰颗粒（微颗粒干冰清洗机测试机型为突驰TOOICE-SP27B）在进入污垢裂缝后立即膨胀近100倍，从而在撞击点造成多点“微喷砂”并吹走污垢。同时，通过干冰颗粒的研磨和冲击，以及吹入和压缩空气，灰尘以固体形式从清洗后的表面上剥离，从而达到了去除灰尘的目的。

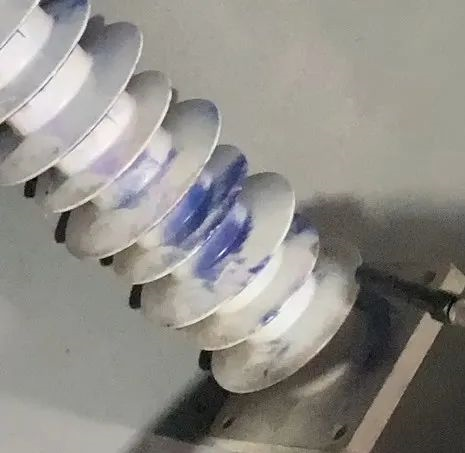

△污染物受到干冰喷射时状态

干冰清洗过程由于干冰的特性不导电，干冰清洗机可以在带电中进行高效率的清洗，并且不会发生故障或对地短路现象。清洗绝缘子时，外部绝缘子的电气强度不会下降，根据要求对电源设备进行在线清洗满足带电作业要求的科学清洗技术，从而消除引起污闪事故的污秽物质，防止污染闪络事故的发生，为实现电力企业的经济效益和社会效益的最大化。

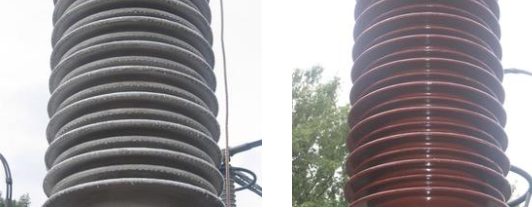

△干冰清洗绝缘子前后对比

干冰清洗机技术的特点：非研磨，不导电的干法工艺干冰清洗是一种非磨蚀性清洗溶液，将干冰颗粒（固态的CO 2）用作清洗介质。干冰粒与被清洗的表面接触后立即蒸发。干冰清洗是完全干燥的过程，因此即使是精密的电气设备和电线也可以清洗而不会损坏。由于对表面的处理非常温和，因此避免了磨损。没有废物处理干冰清洗机不会产生二次污染物。只有已经清除的污染物才有待处理，通常可以从地面上清除。

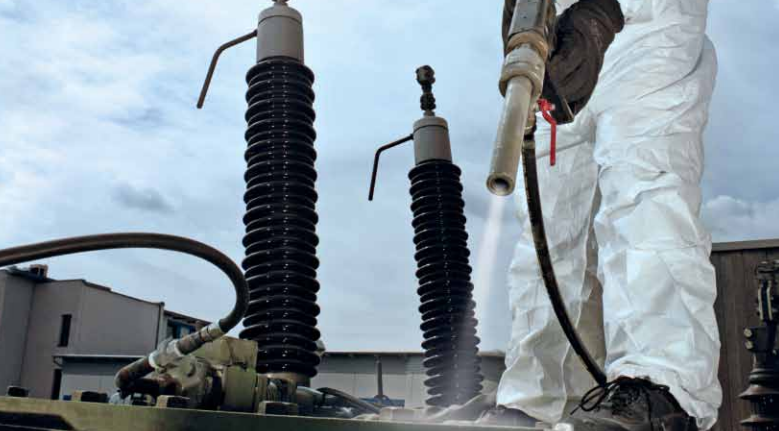

△干冰清洗绝缘子

干冰清洗机在线清洗安全环保干冰清洗完全无毒，并且不使用任何危险化学品。除了清洗和安全外，干冰是作为其他工业过程的副产品获得的，它是由回收的CO2制成的。它不会产生二氧化碳或向大气中添加二氧化碳，因此不会对温室效应产生影响。干冰清洗是安全且完全环保的！降低清洗成本干冰清洗机直接带电在线清洗，减少了用于停电昂贵的时间。快速有效干冰拥有极高的清洗速度和大范围的喷嘴相结合，大大提高了清洗的速度。TooIce干冰喷射清洗可以更高效节能、更安全环保地应用在绝缘子带电清洗作业中。它不会损失绝缘子表面、改变形状或以任何方式损坏设备，可为电厂提供更行之有效的清洗选择。总的算下来，将干冰喷射技术集成到其清洗过程中的制造商会发现不仅仅效能提升了，环保要求达标了，人力资源成本也减少了，还为员工创造了更安全健康的工作环境，皆大欢喜。所以，同样作为电力清洗行业/工业清洗技术专家的你，又怎么会错过TooIce干冰清洗新技术呢？快来联系我们吧。
